高架路綠化給水滴灌系統施工方案及工藝方法

（一）、施工前準備工作

1、施工前技術準備工作：組織全體施工人員學習圖紙，領會設計意圖、會審紀要和設計 變更，施工前尚有疑難問題及時與設計人員商妥， 取得設計院答復，并組織施工人員做好有關 資料及技術質量交底等工作。

2、編制施工進度及勞力組織：本工程預埋階段水電班組必須密切配合土建預埋（鍍鋅鋼 管保護管），在進入安裝階段做好成品的保護。

3、材料、設備組織供應：施工人員編制材料計劃供應表，交由水電安裝隊審核，并按材 料表備貨。進入工地所有材料均應有產品合格證或相關檢驗證書，嚴禁假冒偽劣產品進入施工 現場。

（二）、安裝工藝流程圖

安裝準備*——I<料檢查|<——后制加工k原護鋼管安裝：———管安裝

其他安裝— 表閥安裝一型井砌筑 *一滴箭安裝1— 支管安裝

（三）、給水塑料管分項工程

給水主管選用De50PE合水管，按橋體分成兩路，從橋身兩側鋪設，粘膠連接；連接花盆 花箱的支管選用DE32PE合水管。道路下埋深0.5米，管道交叉或埋深變化處用彎頭調節并遵 守相關管線間距的要求，管道穿越車行道加套管保護。詳見平面圖和立面圖：

標準段綠化灌溉平面圖：

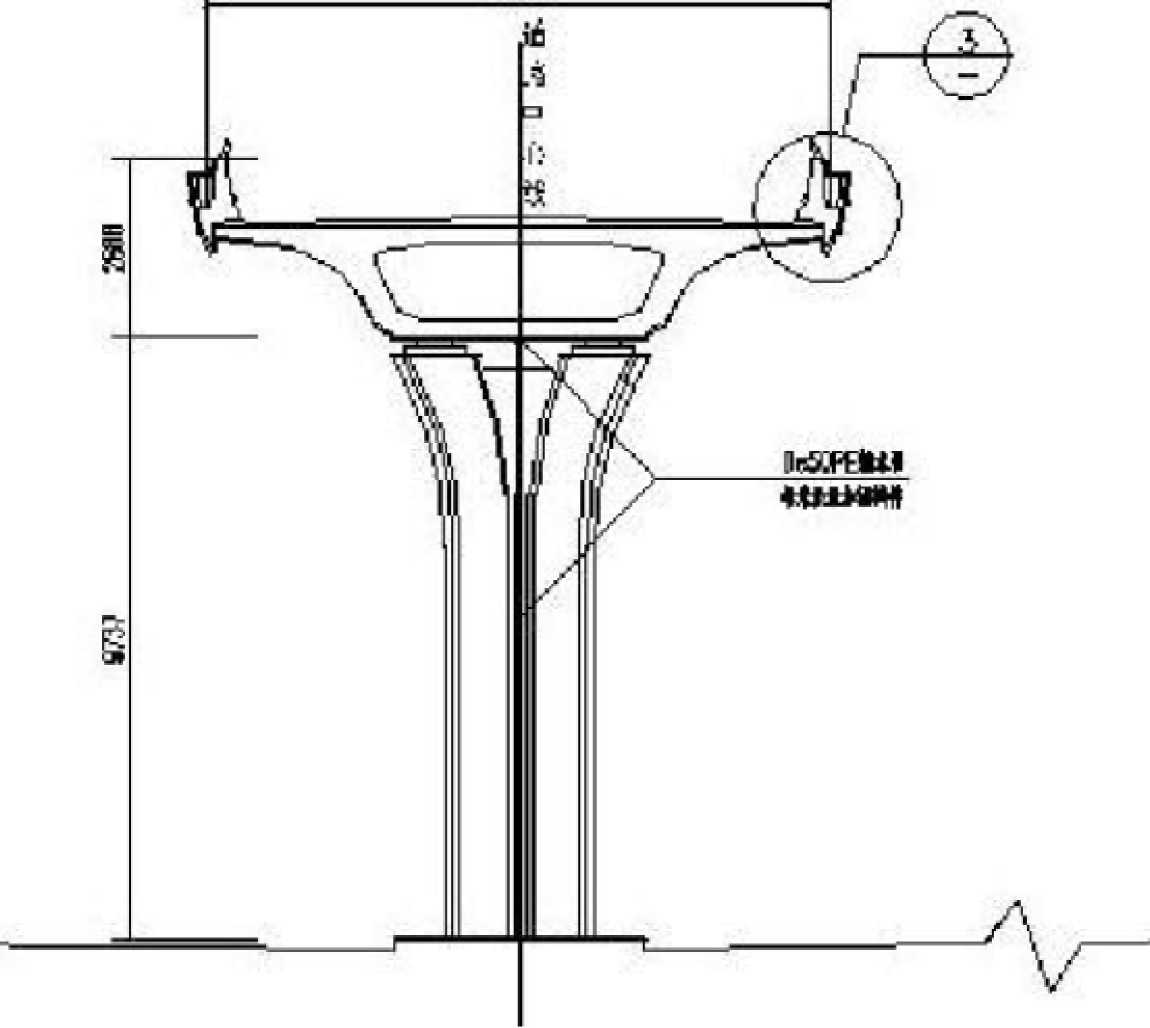

綠化灌溉立面圖:

10CDD

1、預制加工：依據圖紙要求并結合實際情況，按預留口位置測量尺寸，繪制加工草圖。 根據草圖尺寸進行斷管。所有塑料管采用手工鋸斷管，斷口平齊，并清除斷口內外飛刺，插口 外棱邊銃出15度錐角。采用相配套粘接劑粘接。粘接前先做試插入，試插入深接口表面插入, 插入時稍做轉動并達到所需朝向。穩入 1分鐘左右即可牢固，消除溢出粘接劑。

2、干管安裝：利用道路軸線定位尺寸和標高結合圖紙確定各種干管的空間位置。依據不 同種類的干管尺寸，坡度確定支、吊、托架的位置和高度。埋下干管應開挖槽溝并夯實。根據 各段開挖后的實際情況并結合圖紙步步推進，部分現場加工、現場安裝。全部粘接完成后，管 道要直，坡度均勻，各預留口位置準確。清理預留洞口，調整平面甩口高度，臨時穩固。塑料 管在調整伸縮節伸縮量（2-3cm）后采用相配套管用管卡。纏上保護膜。

3、給水支管安裝：確定支管高度后畫線定位，剔出管槽，將支管連接到主管上，保證管 外間距有15cm保護層，找平找正后用定位。根據管線長度調整坡度，合適后固定卡架，封閉 預留管口和堵洞。

4、滴箭安裝：一個氧化鎂花盆接兩個滴箭。為防止滴箭堵塞，在水源處需安裝反沖洗過 濾器。

5、各種閘閥、泄水閥、水表等安裝：依據圖紙的要求，對所需的各種閥門、給水插座等 進行安裝，具體位置可作相應調整，但需要滿足綠化灌溉的要求

（四）、各類型井的施工

各類型井的施工依據建筑相關規定進行， 井蓋等的類型等應有明顯標識，位置根據現場各 表、閥等的實際情況作相應調整，并要便于今后的使用。質量按照建筑工程相關規范要求執行。

（五）、滴灌系統通水試驗

抽取觀測正常工作條件下滴箭出水量能否到達取水的工作壓力，看是否達到設計要求，檢

查滴灌系統運轉是否正常，最后繪出整個管路中管道與管件的位置圖， 以便于日常管理和檢修。
